采用大法蘭鋼制雙支點機架大型立式不銹鋼攪拌機進入總裝
作者：www.lovedog.cc時間：2017-04-28 08:08

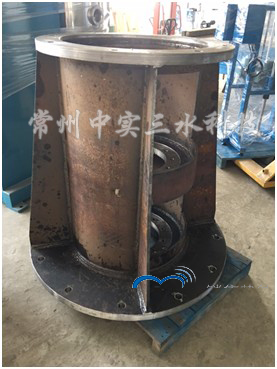

近期，我們為福建客戶設計和制造一套55kw的立式不銹鋼攪拌機，在這臺攪拌機中，我們配置了一套鋼制大法蘭雙支點機架（下圖）
雙支點的含義是在該機架中配置上、下2套軸承和軸承座，攪拌軸與減速機的輸出軸采用滾子鏈輪式聯軸器進行連接，是最適合充分發揮這臺攪拌機的大扭矩傳遞和解決同心度偏差（哪怕是微小偏差）的選配。
大法蘭機架的大法蘭，法蘭外徑達到1.2米，這是為提高機器運行穩定性而設計。由于這臺攪拌機的攪拌軸達到4米的長度，配置了2層外徑為3米的推進式攪拌槳，攪拌軸采用懸臂結構（底部無底軸承），攪拌機運轉的時候，機器的動能和慣性都是非常之大，我們在常規情況配置的標準機架的法蘭外徑的基礎上采用了1.5倍的安全系數，這將大大提高攪拌機運轉的穩定性。
